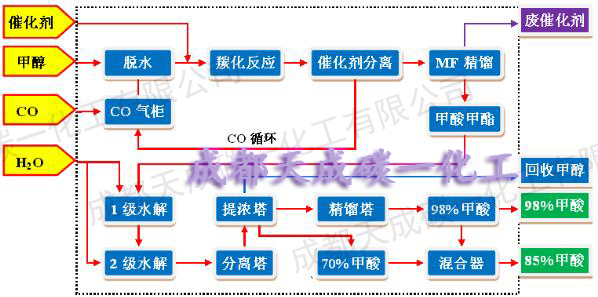

甲醇羰基化經甲酸甲酯制甲酸工藝流程圖

工藝流程簡述：

    CO和甲醇與催化劑混合后在一定的壓力和溫度下發生羰基化反應生成甲酸甲酯，用甲醇吸收尾氣夾帶的甲酸甲酯、甲醇，冷凝液回流到反應器中。含有甲酸甲酯的粗產品在加壓精餾塔中進行精餾，塔頂采出甲酸甲酯產品，塔底采出采出物經過濾除去廢催化劑后，循環回反應器使用。
    甲酸甲酯與水混合后經反應器預熱后進入甲酸水解反應器進行水解反應，反應生成甲酸與甲醇。反應液經蒸餾、分離、精餾得產品甲酸；沒有反應的甲酸甲酯和副產甲醇回收后循環使用。
三、甲醇羰基化經甲酸甲酯制甲酸消耗
    甲醇羰基化經甲酸甲酯制甲酸原料消耗（以每噸85%甲酸產品計）

四、甲醇羰基化經甲酸甲酯制甲酸裝置投資
     30kt/a甲醇羰基化經甲酸甲酯制甲酸生產裝置(不含貯罐區和公用工程)投資約10000萬元，車間成本約2400元/噸，目前甲酸售價(90%)約為4000～5000元/噸,具有很好的經濟效益。
     可提供5～100kt/a不同規模的甲醇羰基化經甲酸甲酯制甲酸生產裝置的技術轉讓、工程設計、部分硬件或工程總承包。
